拐角式锅炉火焰电视
1．概述

   SG-GJ拐角内窥式炉膛火焰电视监控设备主要适用于各种锅炉、电厂燃烧炉、垃圾焚烧炉、钢厂动力炉，对燃油，燃煤，燃气炉该设备可将摄像镜头直接伸入炉内，在集控室连续实时地监视炉内火焰的工作状态，可清晰地观察到炉膛四角位置分布的4个燃烧喷火嘴及每个喷头嘴喷火形状，对于炉内油嘴雾化不良，漏油造成喷火不畅，火焰变小以及火嘴配风不好引起火焰过长而出现舔管现象，炉内炉管变形，烧结而爆管的事故都能实时监视并及时处理防止炉内事故发生，确保了锅炉炉膛经济运行的可靠性，还便于实现集中调度及生产过程的自动化。系统采用PLC可编程控制，具有停电、停气、超温自动退出保护功能。

2．主要性能及指标
使用范围：该设备可伸进炉内，观察各种炉内工件运行，物料熔融，燃烧火焰情况等。可广泛应用于冶金、电力、玻璃、建材等行业。
使用条件：炉内温度≤1600℃
环境温度：自动退出装置≤90℃，控制系统≤70℃
供气：压缩空气，入口管径G1/2" 管路管径G1"
技术参数：供电220V 50Hz
消耗功率<300W
供气要求，压力0.4-0.7Mpa
流量0.3>0.4M3/Min
入口温度≤35℃
镜头：兰宝石针孔拐角镜头,角度：45°，60°，90°可选。
图像指标：分辨率650线
信噪比≥42db
视角（对角线）81°
摄像靶面1/3"。
自动退出功能：停电、停气、超温时探头能自动退离炉膛（实现停电退出需加UPS电源）
炉墙开孔：φ120mm
外形尺寸：自动退出装置1320（长）×225（宽）×380（高）mm
控制系统530（长）×300（宽）×1290（高）mm
重量：自动退出装置约40kg 炉壁套约40kg
布线要求：控制系统的自动退出装置之间安装距离≤10M
操作器和控制系统之间RVV6×0 .5mm
视频电缆SYV75-5-2
供电配线RVV3×1

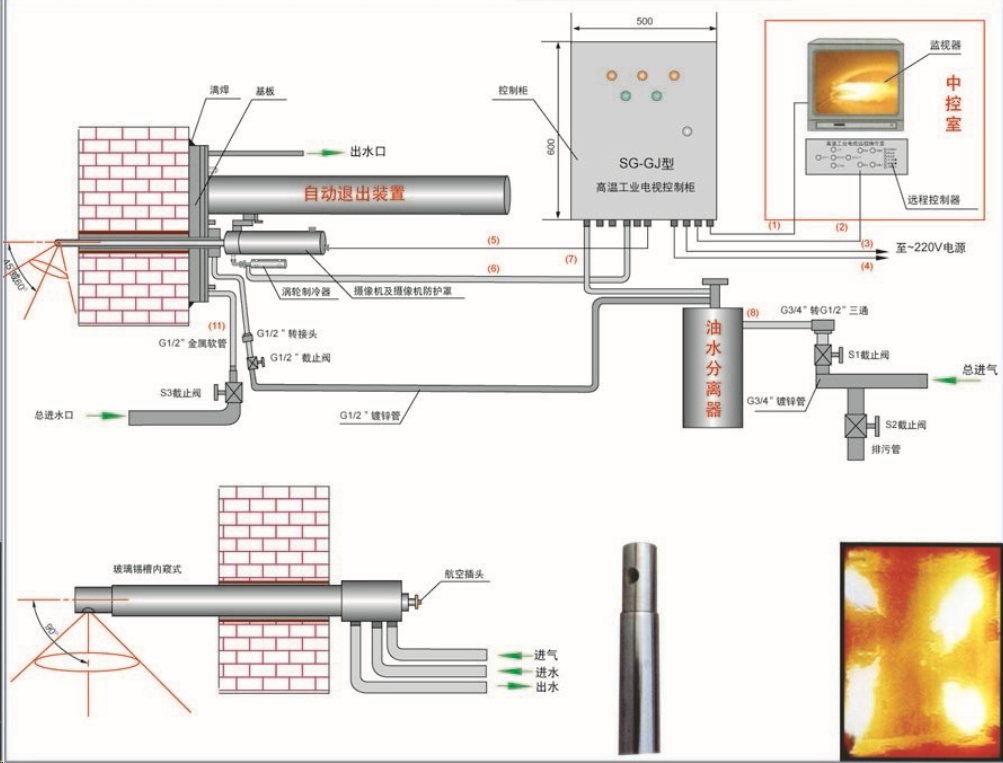

总体安装图：
